Tato konstrukce vznikla jako světelná imitace padajícího sněhu na okno v
dětském pokoji. Chtěl jsem mít něco co nikdo v Dobrušce nemá a tak jsem se
rozhodl pro toto, neboť je to momentálně hit. Původně jsem chtěl udělat celé
zapojení s 16F509, ale s ohledem na složitost jsem zapátral i po ostatních
mikrokontrolérech od Microchipu. Jelikož měli 12F57 s SMD provedení skladem v
ECOMu, do kterého to mám 11km, tak padla volba na tento procesor. Je to
primitivní procesor za necelých 20Kč a tak proč vymýšlet složitá zapojení s
klopnými obvody, když to jde tak jednoduše. Celé zapojení je tedy postaveno
na PIC16F57 v SMD a je využito celkem 18 vývodů, neboť jsem další chtěl nechat
do rezervy pro případné externí řízení, které se naskytuje. Ke každému výstupu
je zapojena jen jedna LED přes odpor 120R, napájení ze stabilizátoru 7805 v
TO220, krystal 32,768kHz a to je vlastně vše. Obvod je možné naprogramovat
přímo v zapojení, ale s ohledem na velikost zde není vyveden konektor ICSP.
Pro případné zájemce mohu obvody (y) naprogramovat.

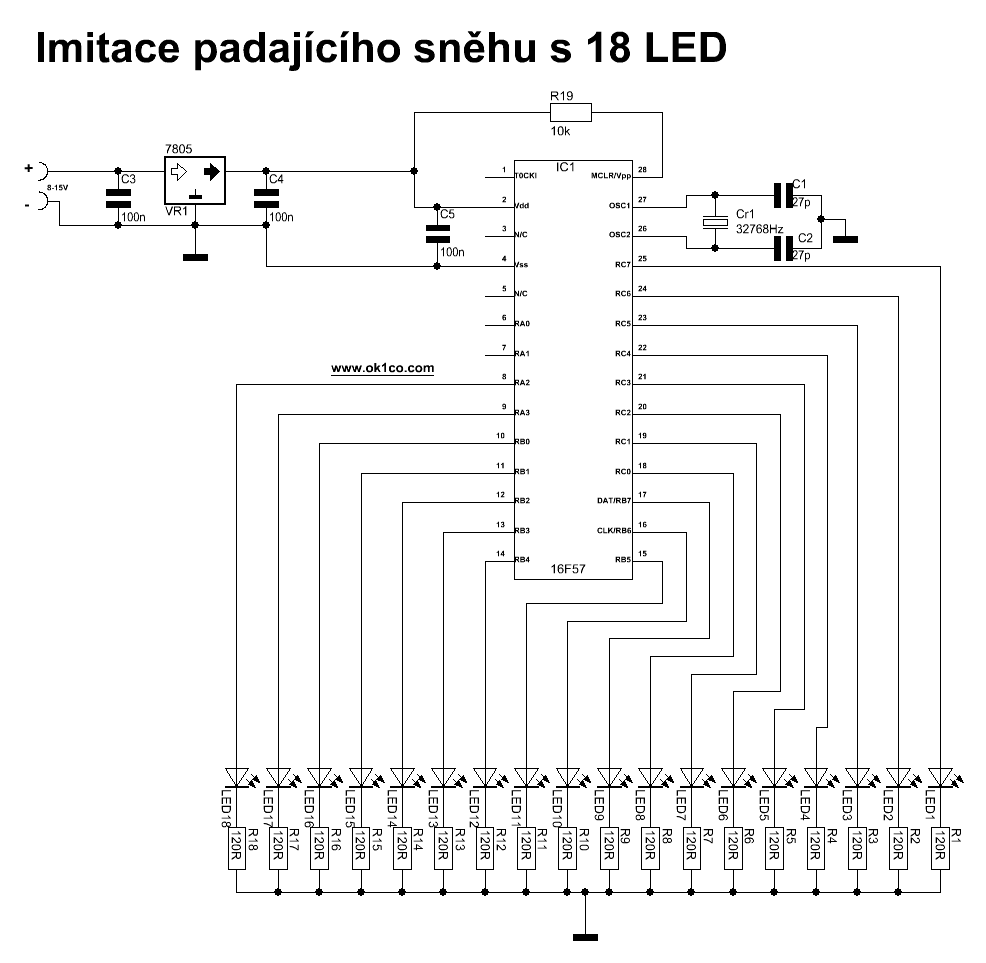

Schéma v PDF
Plošný spoj v PDF
Osazení plošného spoje 1
Osazení plošného spoje 2
Video
|
